Selasa, 14 Januari 2014

Review Gigabyte G1.Sniper A88X: Motherboard Gaming AMD APU dengan Fasilitas Audio Lengkap

Untuk pertama kalinya, Gigabyte akhirnya melebarkan sayap produk motherboard gaming G1.Killer mereka. Sejak diperkenalkan pertama kali dengan menggunakan chipset Intel X58, motherboard gaming Gigabyte belum pernah satu  kali pun menginjakkan kakinya di platform AMD. Platform AMD APU Kaveri dengan soket FM2+ akhirnya mendapat kehormatan sebagai debut perdana motherboard gaming Gigabyte di platform AMD.
gigabyte g1 sniper a88x heatsink for vrm
Motherboard gaming pertama Gigabyte di platform AMD adalah G1.Sniper A88X. Motherboard ini telah mengusung chipset dan soket generasi terbaru yaitu AMD A88X FM2+. Tentu saja, selain menghadirkan feature standar sebuah motherboard AMD A88X FM2+, Gigabyte juga menanamkan sejumlah feature khas seri G1.Killer di motherboard ini. Ingin tahu performa dan feature unik motherboard ini? Simak ulasan lengkapnya di bawah ini.

Spesifikasi

APUFM2+ Socket:
  1. AMD A series processors
  2. AMD Athlon™ series processors
(Please refer “CPU Support List” for more information.)
Chipset
  1. AMD A88X
Memory
  1. 4 x 1.5V DDR3 DIMM sockets supporting up to 64 GB of system memory
  2. Dual channel memory architecture
  3. Support for DDR3 2400(OC)/2133/1866/1600/1333 MHz memory modules
  4. Support for AMD Memory Profile (AMP)/Extreme Memory Profile (XMP) memory modules
Onboard GraphicsAPU with integrated AMD Radeon™ HD 8000/7000 series graphics:
  1. 1 x D-Sub port, supporting a maximum resolution of 1920×1200
  2. 1 x DVI-D port, supporting a maximum resolution of 2560×1600
  3. 1 x HDMI port, supporting a maximum resolution of 4096×2160
Audio
  1. Realtek® ALC898 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. Support for S/PDIF Out
LAN
  1. Realtek® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots
  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
    (The PCIEX16 slot conforms to PCI Express 3.0 standard.)
  2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
  3. 3 x PCI Express x1 slots
    (The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
  4. 2 x PCI slots
Multi-Graphics Technology
  1. Support for AMD CrossFire™ technology
  2. Support for AMD Dual Graphics technology
Storage InterfaceChipset:
  1. 8 x SATA 6Gb/s connectors
  2. Support for RAID 0, RAID 1, RAID 5, RAID 10, and JBOD
USBChipset:
  1. 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
  2. 9 USB 2.0/1.1 ports (5 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 8 x SATA 6Gb/s connectors
  4. 1 x APU fan header
  5. 3 x system fan headers
  6. 1 x front panel header
  7. 1 x front panel audio header
  8. 1 x S/PDIF Out header
  9. 1 x USB 3.0/2.0 header
  10. 2 x USB 2.0/1.1 headers
  11. 1 x serial port header
  12. 1 x Clear CMOS jumper
  13. 1 x Trusted Platform Module (TPM) header
  14. 2 x gain control switches
Back Panel Connectors
  1. 1 x PS/2 keyboard/mouse port
  2. 1 x D-Sub port
  3. 1 x DVI-D port
  4. 1 x HDMI port
  5. 2 x USB 3.0/2.0 ports
  6. 5 x USB 2.0/1.1 ports
  7. 1 x RJ-45 port
  8. 1 x optical S/PDIF Out connector
  9. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O Controller
  1. iTE® I/O Controller Chip
H/W Monitoring
  1. System voltage detection
  2. APU/System temperature detection
  3. APU/System fan speed detection
  4. APU overheating warning
  5. APU/System fan fail warning
  6. APU/System fan speed control
BIOS
  1. 2 x 64 Mbit flash
  2. Use of licensed AMI EFI BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Unique Features
  1. Support for @BIOS
  2. Support for Q-Flash
  3. Support for Xpress Install
  4. Support for EasyTune
  5. Support for Smart Recovery 2
  6. Support for ON/OFF Charge
Bundle Software
  1. Norton® Internet Security (OEM version)
  2. cFosSpeed
Operating System
  1. Support for Windows 8.1/8/7 32-bit/64-bit
  2. Support for Windows XP 32-bit
Form Factor
  1. ATX Form Factor; 30.5cm x 22.5cm

Platform Pengujian Gigabyte G1.Sniper A88X

  • Prosesor: AMD A10-6800K
  • Motherboard: Gigabyte G1.Sniper A88X
  • Graphics Card: Radeon HD 8670D
  • Memory:  2x 4GB DDR3 @1600MHz
  • Storage: Kingston HyperX 3K SSD
  • Flash Drive: Kingston DataTraveler HyperX 3.0
  • Power Supply: Corsair AX850
  • CPU Heatsink: Corsair H80
  • Monitor: LCD Monitor 1920×1080
  • Input: Generic Keyboard and Mouse
  • OS: Windows 7 Ultimate 64-bit SP1

Kemasan

gigabyte g1 sniper a88x front box
gigabyte g1 sniper a88x back box

Perlengkapan & Dokumentasi

gigabyte g1 sniper a88x bundles
Bersama unit motherboard, Gigabyte menyertakan perlengkapan sebagai berikut:
  • User’s Manual
  • Quick Installation Guide
  • DVD driver & utility
  • Backpanel I/O shield
  • SATA cables (x4)
  • Gigabyte case badge


The Board

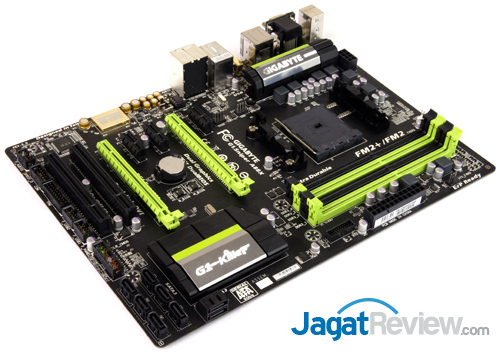

gigabyte g1 sniper a88x board 01
G1.Sniper A88X mengusung warna khas motherboard Gigabyte seri G1.Killer, hitam dominan dengan warna hijau untuk beberapa komponen. Motherboard ini mengusung faktor bentuk ATX dengan ukuran 305 x 225 mm atau 19 mm lebih pendek di sisi lebar dibandingkan motherboard ATX konvensional. Gigabyte dengan cermat menempatkan setiap komponen motherboard di posisi tepat sehingga tidak mengganggu penempatan atau pemasangan komponen lainnya.

Backpanel

gigabyte g1 sniper a88x backpanel io
Backpanel I/O port G1.Sniper A88X terdiri dari:
  • 1x PS/2 keyboard/mouse port
  • 1x D-Sub port
  • 1x DVI-D port
  • 1x HDMI port
  • 2x USB 3.0/2.0 ports
  • 5x USB 2.0/1.1 ports
  • 1x RJ-45 port
  • 1x optical S/PDIF Out connector
  • 5x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
Gigabyte menyediakan konektor D-Sub, DVI-D, dan HDMI untuk mengakomodir display output dari iGPU AMD. Konektor HDMI mendukung resolusi gambar 4K saat prosesor AMD APU soket FM2+ digunakan.
Seluruh port USB 2.0 dan USB 3.0 pada backpanel i/o diakomodir oleh chipset AMD A88X. Akan tetapi ternayata terdapat hal menarik pada satu buah port USB 2.0 berlapis emas yang diletakkan secara vertikal serta terpisah dari port USB lainnya.
usb dac-up 01
usb dac-up 02

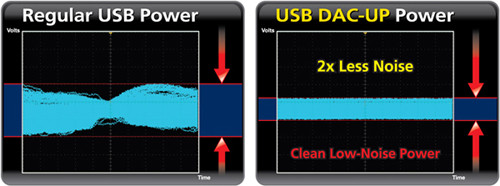

Port USB 2.0 tersebut bernama USB DAC-UP. Port USB DAC-UP dirancang khusus untuk digunakan dengan perangkat audio USB DAC (Digital to Analog Converter). Port USB DAC-UP diklaim mampu memberikan asupan daya lebih bersih dan bebas noisepada perangkat USB DAC. Alhasil perangkat USB DAC mampu mengeluarkan performa terbaiknya dalam mengolah audio.
gigabyte g1 sniper a88x audio component
Selain USB DAC-UP, perhatian khusus di sektor audio juga diperlihatkan Gigabyte pada chip audio milik G1.Sniper A88X yaitu Realtek ALC898. Gigabyte melakukan shielding chip audio dengan kotak logam berlapis emas untuk meminimalisir efek EMI (ElectroMagnetic Interference) dari komponen lainnya. Gigabyte juga melengkapi setiap channel audio dengan Nichicon High End Audio Capacitors untuk menjamin output audio pada kondisi terbaik.
Satu hal menarik G1.Sniper A88X dilengkapi chip OP-AMP dan chip tersebut dapat di-upgrade untuk mendapatkan kualitas audio lebih baik dan sesuai dengan selera pengguna. Gigabyte sendiri menjual chip OP-AMP pengganti secara terpisah. Dan untuk lebih memaksimalkan kemampuan chip OP-AMP tersebut, terdapat dua switch Gain Boost untuk meningkatkan amplifikasi audio sebanyak 2,5x atau 6x, disesuaikan dengan tingkat impedansi headphone atau speaker Anda.
Perlakuan spesial di sektor audio semakin lengkap dengan shielding pada jalur PCB untuk menghindari interferensi komponen motherboard pada komponen audio. Gigabyte juga melapisi setiap konektor audio 3,5 mm dengan lapisan emas untuk menjamin kontak maksimal.

Expansion Slots

gigabyte g1 sniper a88x expansion slots
G1.Sniper A88X menyediakan slot ekspansi sebagai berikut:
  • 1 x PCIe x16 3.0 (Run @x16)
  • 1 x PCIe x16 3.0 (Run @x8)
  • 3 x PCIe x1 2.0 (Run @x1)
  • 2 x PCI slots
Motherboard ini medukung konfigurasi multi-GPU 2-way CrossfireX dan juga Dual Graphics. Slot PCIe x16 akan memiliki kecepatan x8/x8 saat dua graphics card digunakan. Satu hal menarik adalah motherboard ini masih menyediakan dua slot PCI untuk mengakomodir perangkat lawas. Motherboard AMD soket FM2+ mendukung interface PCI Express 3.0 saat prosesor soket FM2+ (Kaveri) digunakan.
Di antara slot PCIe x16 pertama dan kedua dapat ditemukan dua chip BIOS. Feature DualBIOS memberikan rasa aman kepada pengguna karena BIOS cadangan dapat digunakan saat BIOS utama mengalami masalah.

Storage

gigabyte g1 sniper a88x sata ports
Chipset AMD A88X mendukung delapan buah port SATA III 6Gbps dan Gigabyte berhasil memanfaatkannya dengan baik.

Header dan Onboard Button

gigabyte g1 sniper a88x headers
G1.Sniper A88X menyediakan internal header sebagai berikut:
  • 1x front panel audio header
  • 1x S/PDIF Out header
  • 1x serial port header
  • 1x Trusted Platform Module (TPM) header
  • 2x USB 2.0/1.1 headers
  • 1x front panel header

Komponen

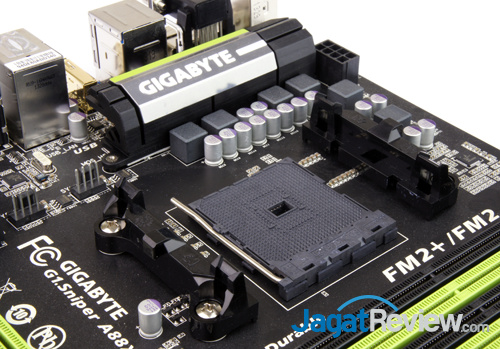

gigabyte g1 sniper a88x processor area
G1.Sniper A88X mengadopsi soket FM2+ dan memiliki kompatibilitas dengan seluruh model prosesor AMD APU soket FM2 (Trinity & Piledriver) dan soket FM2+ (Kaveri). Motherboard ini menggunakan desain VRM 6-power power design dan telah mengadopsi komponen kualitas tinggi khas Gigabyte yaitu Ultra Durable 4 Plus. Untuk menjaga temperatur komponen VRM tetap pada batas normal, Gigabyte melengkapinya dengan heatsink pasif dengan pelat logam bertuliskan “GIGABYTE” di atasnya.
gigabyte g1 sniper a88x 8pin power connector
Gigabyte menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi clock standarnya.
gigabyte g1 sniper a88x memory slots
G1.Sniper A88X menyediakan empat slot memori DDR3 dengan daya tampung kapasitas hingga 64 GB (maksimal 16 GB per slot). Motherboard ini mendukung kecepatan memori hingga 2400 MHz dimana diperlukan pengaturan manual dan keping memori khusus untuk mendapatkan kecepatan setinggi itu. Motherboard ini juga mendukung memori dengan profile Intel X.M.P dan juga AMD AMP.
Tepat di sebelah konektor daya 24-pin terdapat sebuah USB 3.0 header untuk ekstra dua port USB 3.0.
gigabyte g1 sniper a88x heatsink for pch
Heatsink dengan logo “G1-Killer” di atasnya ini akan menjaga temperatur kerja chipset AMD A88X tetap pada batas normal.

BIOS

gigabyte g1 sniper a88x bios
G1.Sniper A88X telah mengadopsi UEFI DualBIOS. Cukup disayangkan Gigabyte masih mempertahankan tampilan BIOS versi 3D Mode pada motherboard ini. Seperti kita ketahui sejumlah motherboard Gigabyte telah menggunakan BIOS dengan tampilan versi Dashboard Mode.
Di luar penampilan, UEFI BIOS motherboard ini tetap memberikan pilihan setting tergolong lengkap dengan responsivitas tinggi saat berpindah antar menu. Pada menu M.I.T, Gigabyte mengumpulkan seluruh pilihan setting untuk melakukan tuning pada performa prosesor maupun memori. Untuk melakukan tuning performa prosesor dan memori, sayangnya pengguna harus melakukannya secara manual dengan mengatur setiap setting satu persatu alias akan cukup menyulitkan bagi pengguna awam.

Utility

EasyTune6

gigabyte g1 sniper a88x easy tune6
Untunglah, untuk memudahkan pengguna awam melakukan tuning performa pada sistem mereka, Gigabyte menyediakan aplikasi EasyTune6. Pengguna dapat langsung mengaktifkan profile tuning performa yang telah disediakan atau melakukannya secara manual. Tidak hanya itu, aplikasi ini juga memungkinkan pengguna memantau kondisi sistem mereka dan juga mengatur kecepatan putaran kipas yang terhubung ke motherboard.

Smart Recovery 2

gigabyte g1 sniper a88x smart recovery

CPU-Z & GPU-Z ScreenShot

gigabyte g1 sniper a88x cpuz 01
gigabyte g1 sniper a88x cpuz 02
gigabyte g1 sniper a88x cpuz 03
gigabyte g1 sniper a88x cpuz 04
gigabyte g1 sniper a88x gpuz
